Produktinformation

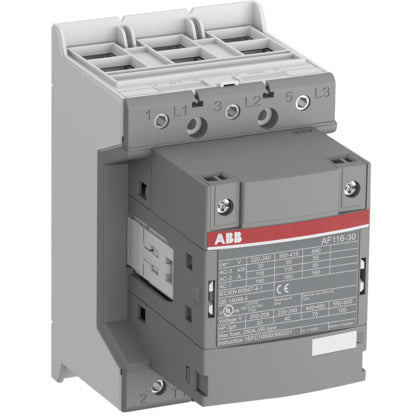

3-polig kontaktor för 116Amp. Motor. Typbeteckning. AF116-30-11-13, spolspänning 100-250 VAC/DC, 1NO+1NC hjälpkontakt
3-poliga kontaktorer för motrostyrning, resistiva eller induktiva laster. Med endast fyra spolar klarar AF kontaktorer matningspännningar mellan 24-500 V 50/60 Hz eller 20-500 VDC.Möjlihet med upp till 4 1no+1nc sidomonterade hjälpkonakter finns. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. Det finns ett brett sortiment av tillbeh, för. St, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SFL427001R1311
EAN
7320500476376
Serie
3-polig kontaktor för 116Amp. Motor. Typbeteckning. AF116-30-11-13, spolspänning 100-250 VAC/DC, 1NO+1NC hjälpkontakt
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121521
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF116-30-11-13
Kontaktor för växelström
Djup
126
mm
Höjd
150
mm
Bredd
90
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Märkuteffekt (NEMA)
29.83
kW
Märkdrifteffekt vid AC-3, 400 V
55
kW
Nominell ström Ie vid AC-3, 400 V
116
A
Nominell ström le vid AC-1, 400 V
160
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
100 till 250
V
Märkspänning matning vid AC 60 Hz
100 till 250
V
Märkspänning matning vid AC 50 Hz
100 till 250
V
