Produktinformation

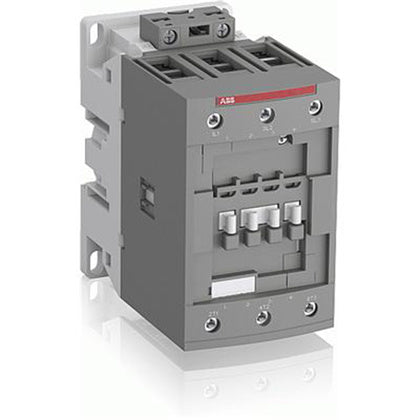

3-polig kontaktor för 80Amp. Motor. Typbeteckning. AF80-30-00-11, spolspänning 24-60 VAC/DC, ingen hjälpkontakt,
3-poliga kontaktorer används för styra motorer, resistiva eller induktiva laster. Med 4spolar klarar AF kontaktorer matning mellan 24-500 V 50/60 Hz eller 20-500 VDC. Det finns möjlighet att addera hjälpkontakter på toppen eller på sidan av kontaktorn. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. Det finns ett brett sortiment av tillbeh, för. St, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SBL397001R1100
EAN
3471523132917
Serie
3-polig kontaktor för 80Amp. Motor. Typbeteckning. AF80-30-00-11, spolspänning 24-60 VAC/DC, ingen hjälpkontakt,
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121522
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF80-30-00-11
Kontaktor för växelström
Djup
116
mm
Höjd
125.5
mm
Bredd
70
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkuteffekt (NEMA)
37.29
kW
Märkdrifteffekt vid AC-3, 400 V
37
kW
Nominell ström Ie vid AC-3, 400 V
80
A
Nominell ström le vid AC-1, 400 V
125
A
Driftspänning AC 60 Hz
1000
V
Driftspänning AC 50 Hz
1000
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
20 till 60
V
Märkspänning matning vid AC 60 Hz
24 till 60
V
Märkspänning matning vid AC 50 Hz
24 till 60
V
