Produktinformation

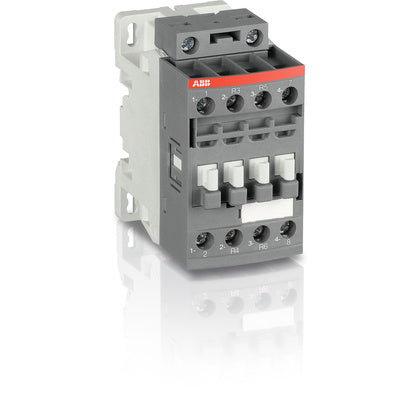

3-polig kontaktor för 9A motor,Typ AF09Z-30-01-21,spolspänning 24-60VAC/DC kan direktstyras från en PLC, 1NC hjälpkont
3-poliga kontaktorer används för styra motorer, resistiva eller induktiva laster. Med 4spolar klarar AF kontaktorn matning mellan 24-250 V 50/60 Hz eller 12-250 VDC. AF..Z kan styras från en PLC utgång 24VDC 500mA. Det finns en inbyggd hjälpkontakt och fler kan monteras på front/sida. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. St, förningsskydd är inbyggt som standard
Tillverkare
ABB
Tillv.art.nr
1SBL136001R2101
EAN
3471523113312
Serie
3-polig kontaktor för 9A motor,Typ AF09Z-30-01-21,spolspänning 24-60VAC/DC kan direktstyras från en PLC, 1NC hjälpkont
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Ja
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF09Z-30-01-21
Kontaktor för växelström
Djup
77
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkuteffekt (NEMA)
1.49
kW
Märkdrifteffekt vid AC-3, 400 V
4
kW
Nominell ström Ie vid AC-3, 400 V
9
A
Nominell ström le vid AC-1, 400 V
25
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
20 till 60
V
Märkspänning matning vid AC 60 Hz
24 till 60
V
Märkspänning matning vid AC 50 Hz
24 till 60
V
