Produktinformation

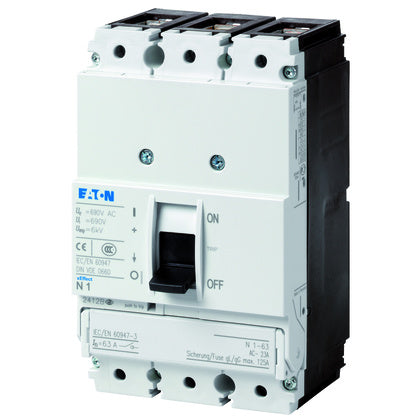

PN1-63
Lastfrånskiljare PN, överensstämmer med isoleringsegenskaperna även för jordade IT-nätverk. Tillbehör så som bryggor, anslutningsterminaler och dörrkopplingar med roterande handtag möjliggör individuell installation i de mest varierande distributionssystemen. PN artikelnummer är inte lämpliga för fjärrfunktioner. Anmärkningar: Huvudströmställare inklusive positiv drivenhet enligt IEC/EN 60204 och VDE 0113.
Tillverkare
Eaton
Tillv.art.nr
Y7-259140
EAN
4015082591403
Serie
PN1-63
Kategori
Lastfrånskiljare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 3
4-tert-Butylfenol
SVCH Substance 2
Bisfenol A synonym difenylolpropan eller 4,4'-Isopropylidendifenol, Bisphenol A
SVCH Substance 1
Bly
REACH-datum
2023-08-31
Informationsplikt enligt REACH
Ja
UNSPSC
39121600
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
PN1-63
Lastfrånskiljare (AC)
Djup
88
mm
Höjd
145
mm
Bredd
90
mm
Kapslingsklass (IP) framsida
IP20
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Ramklämma
Kan spärras/låsas
Ja
Typ av kontrollelement
Vipparm
Färg på manöverelement
Svart
Lämplig för mellanmontage
Ja
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
0
kA
Omkopplingseffekt vid 400 V
0
kW
Märkuteffekt vid AC-23, 400 V
30
kW
Märkkorttidsströmhållfasthet Icw
2
kA
Märkdrifteffekt vid AC-3, 400 V
0
kW
Märkström vid AC-21, 400 V
0
A
Märkström vid AC-23, 400 V
0
A
Märkström kontinuerlig Iu
63
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Ja
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
