Produktinformation

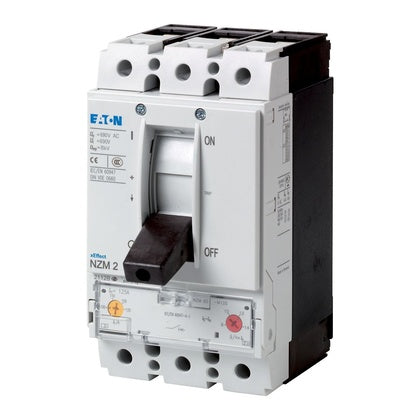

Effektbrytare NZM, 3p, 125A
NZM Effektbrytare finns upp till 1600 A och serien innehåller fyra storlekar med överlappningar i prestanda. Dessa är tillgängliga från 25 kA för små fördelningar upp till 150 kA för komplexa högenergisystem. Kopplingsbrytare upp till 1600 A finns i samma design med samma systemtillbehör.
Tillverkare
Eaton
Tillv.art.nr
Y7-265715
EAN
4015082657154
Serie
Effektbrytare NZM, 3p, 125A
Kategori
Effektbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2023-08-31
Informationsplikt enligt REACH
Ja
UNSPSC
39121616
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
NZMB2-M125
Motorskyddsbrytare
Djup
149
mm
Bredd
105
mm
Höjd
184
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
18.5
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Typ av kontrollelement
Vipparm
Huvudströmkretsens anslutningssätt
Skruvanslutning
Märkdrifteffekt vid AC-3, 400 V
55
kW
Märkuteffekt vid AC-3, 230 V
37
kW
Märkström kontinuerlig Iu
125
A
Märkdriftspänning
440
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Nej
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
1000 till 1750
A
Inställning för överlastutlösare
100 till 125
A
