Produktinformation

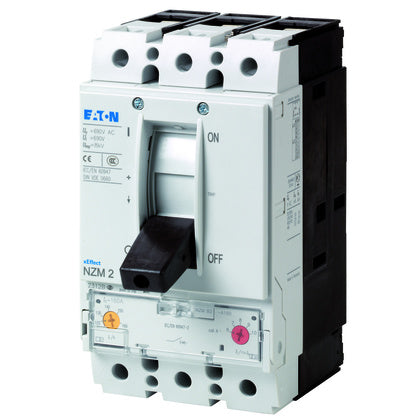

Effektbrytare NZM, 3p, 125A
NZM Effektbrytare finns upp till 1600 A och serien innehåller fyra storlekar med överlappningar i prestanda. Dessa är tillgängliga från 25 kA för små fördelningar upp till 150 kA för komplexa högenergisystem. Kopplingsbrytare upp till 1600 A finns i samma design med samma systemtillbehör.
Tillverkare
Eaton
Tillv.art.nr
Y7-259091
EAN
4015082590918
Serie
NZMN2
Kategori
Effektbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2023-08-31
Informationsplikt enligt REACH
Ja
Serie
NZMN2
UNSPSC
39121616
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
NZMN2-A125
Effektbrytare för transformator/anläggningsskydd
Kapslingsklass (IP)
IP20
Motordrift valbar
Ja
Integrerad motordrift
Nej
Komplett apparat med skyddsenhet
Ja
Typ av kontrollelement
Vipparm
Läge för huvudströmsanslutning
Frontsida
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Utlösningsindikering tillgänglig
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Montering med DIN-skena valfritt
Ja
Lämplig för montage på DIN-skena
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Integrerat jordfelsskydd
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Inställningsområde för den momentana kortslutningsutlösaren
750 till 1250
A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren
0
A
Inställning för överlastutlösare
100 till 125
A
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz
50
kA
Märkspänning
690
V
Märkström kontinuerlig Iu
125
A
