Produktinformation

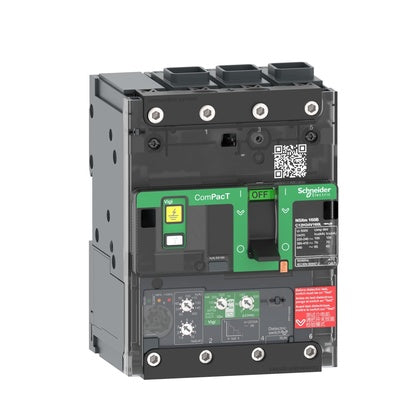

Effektbrytare, ComPacT, NSXm, med Micrologic 4.1 Vigi, 160A, 3 pol, 36kA, EverLink
Effektbrytare, ComPacT, NSXm, med Micrologic 4.1 Vigi, 160A, 3 pol, 36kA, EverLink
Tillverkare
Schneider Electric
Tillv.art.nr
C12F34V160L
EAN
3606481992710
Serie
ComPact NSXm
Kategori
Effektbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
17.0275 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 4
Blytitanzirkoniumoxide
SVCH Substance 3
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 2
Boroxid, Diboron trioxide
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
ComPact NSXm
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
C12F34V160L
Effektbrytare för transformator/anläggningsskydd
Kapslingsklass (IP)
IP40
Motordrift valbar
Nej
Integrerad motordrift
Nej
Komplett apparat med skyddsenhet
Ja
Typ av kontrollelement
Vingvred
Läge för huvudströmsanslutning
Frontsida
Antal poler
3
Utlösningsindikering tillgänglig
Ja
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Montering med DIN-skena valfritt
Nej
Lämplig för montage på DIN-skena
Ja
Huvudströmkretsens anslutningssätt
Skruvanslutning
Integrerat jordfelsskydd
Ja
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Förlusteffekt
36.9
W
Inställningsområde för den momentana kortslutningsutlösaren
2000
A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren
94.5 till 1600
A
Inställning för överlastutlösare
63 till 160
A
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz
36
kA
Märkspänning
220 till 440
V
Märkström kontinuerlig Iu
160
A
