Produktinformation

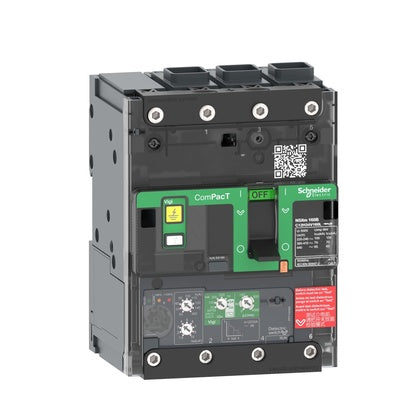

Effektbrytare, ComPacT, NSXm, med Micrologic 4.1 Vigi, 100A, 3 pol, 36kA, EverLink
Effektbrytare, ComPacT, NSXm, med Micrologic 4.1 Vigi, 100A, 3 pol, 36kA, EverLink
Tillverkare
Schneider Electric
Tillv.art.nr
C11F34V100L
EAN
3606481992703
Serie
ComPact NSXm
Kategori
Effektbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
18.9662 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 4
Blytitanzirkoniumoxide
SVCH Substance 3
Bly
SVCH Substance 2
Boroxid, Diboron trioxide
SVCH Substance 1
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
ComPact NSXm
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
C11F34V100L
Effektbrytare för transformator/anläggningsskydd
Kapslingsklass (IP)
IP40
Motordrift valbar
Nej
Integrerad motordrift
Nej
Komplett apparat med skyddsenhet
Ja
Typ av kontrollelement
Vingvred
Läge för huvudströmsanslutning
Frontsida
Antal poler
3
Utlösningsindikering tillgänglig
Ja
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Montering med DIN-skena valfritt
Nej
Lämplig för montage på DIN-skena
Ja
Huvudströmkretsens anslutningssätt
Skruvanslutning
Integrerat jordfelsskydd
Ja
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Förlusteffekt
14.4
W
Inställningsområde för den momentana kortslutningsutlösaren
1500
A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren
60 till 1000
A
Inställning för överlastutlösare
40 till 100
A
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz
36
kA
Märkspänning
220 till 440
V
Märkström kontinuerlig Iu
100
A
