Produktinformation

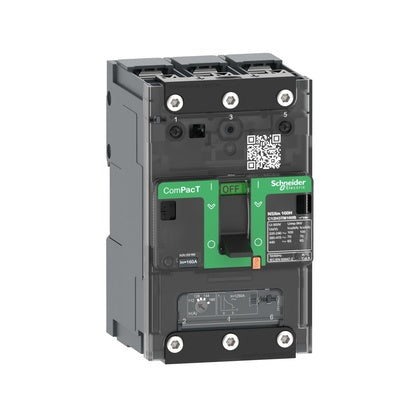

Effektbrytare, ComPacT, NSXm, 70kA, TM32D, 3 pol, skena
Effektbrytare, ComPacT, NSXm, 70kA, TM32D, 3 pol, skena
Tillverkare
Schneider Electric
Tillv.art.nr
C11H3TM032B
EAN
3606481992086
Serie
ComPact NSXm
Kategori
Effektbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
7.8310 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 2
1,2-dimetoxietan, Dimethyl Glycol, 1,2-dimethoxyethane
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
ComPact NSXm
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
C11H3TM032B
Effektbrytare för transformator/anläggningsskydd
Kapslingsklass (IP)
IP40
Motordrift valbar
Nej
Integrerad motordrift
Nej
Komplett apparat med skyddsenhet
Ja
Typ av kontrollelement
Vingvred
Läge för huvudströmsanslutning
Frontsida
Antal poler
3
Utlösningsindikering tillgänglig
Ja
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Montering med DIN-skena valfritt
Nej
Lämplig för montage på DIN-skena
Ja
Huvudströmkretsens anslutningssätt
Skruvanslutning
Integrerat jordfelsskydd
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Förlusteffekt
9.9
W
Inställningsområde för den momentana kortslutningsutlösaren
600
A
Inställning för överlastutlösare
22.4 till 32
A
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz
70
kA
Märkspänning
220 till 690
V
Märkström kontinuerlig Iu
32
A
