Produktinformation

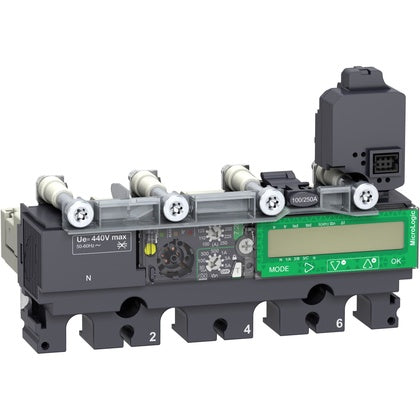

Skyddsmodul, ComPacT,NSX100-250Micrologic 7.2 E AL Vigi, 4 pol, 100 A
Skyddsmodul, Micrologic 7.2 E AL Vigi, 4 pol, 100 A, ComPacT, NSX100-250
Tillverkare
Schneider Electric
Tillv.art.nr
C1047A100
EAN
3606481994011
Serie
ComPact NSX100-250
Kategori
Shuntutlösare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
6.7202 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
ComPact NSX100-250
UNSPSC
39121552
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
C1047A100
Skyddsmodul för effektbrytare
Djup
90.3
mm
Höjd
96.9
mm
Bredd
139.7
mm
Driftspänning AC 60 Hz
440
V
Driftspänning AC 50 Hz
440
V
Typ av spänning (driftspänning)
AC
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Matningsspänning DC
24
V
Typ av matningsspänning
DC
Extern strömförsörjning nödvändig
Ja
Med jordfelskyddsfunktion
Nej
Aktuell inställning ofördröjd utlösning kortslutning
150 till 1500
A
Aktuell inställning fördröjd utlösning vid kortslutning
60 till 1000
A
Typ av kortslutningsutlösning
Fördröjd
Inställning för överlastutlösare
40 till 100
A
Nominell omkopplingsström
100
A
Märkström kontinuerlig Iu
100
A
Antal poler
4
Typ av motorskydd
Elektronisk utlösare
