Produktinformation

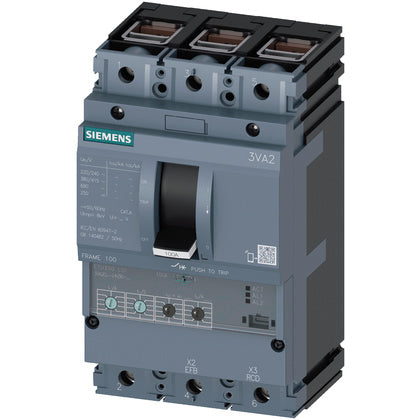

Effektbrytare 3VA2 - 3-pol, In=100A, 85kA/415VAC, strl 100, ETU350 LSI, Ir=40A…100A, Isd=1.5...10 x Ir, Ii=12 x In,kabel
Effektbrytare 3VA2 - 3-polig, In=100A, brytförmåga 85kA / 415V AC, anläggningsskydd storlek 100, ETU350 LSI, Ir=40A…100A, Isd=1.5...10 x Ir, Ii=12 x In, kabelanslutning
Tillverkare
Siemens
Tillv.art.nr
3VA2010-6HN36-0AA0
EAN
4042948817308
Serie
SENTRON
Kategori
Effektbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 3
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 2
Blysilikat, Lead silicate 1.5PbO.cntdot.SiO2
SVCH Substance 1
Bly
REACH-datum
2025-03-14
Informationsplikt enligt REACH
Ja
Serie
SENTRON
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
3VA2010-6HN36-0AA0
Effektbrytare för transformator/anläggningsskydd
Kapslingsklass (IP)
IP40
Motordrift valbar
Ja
Integrerad motordrift
Nej
Komplett apparat med skyddsenhet
Ja
Typ av kontrollelement
Vipparm
Läge för huvudströmsanslutning
Frontsida
Antal poler
3
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Montering med DIN-skena valfritt
Ja
Lämplig för montage på DIN-skena
Ja
Huvudströmkretsens anslutningssätt
Ramklämma
Integrerat jordfelsskydd
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Inställningsområde för den momentana kortslutningsutlösaren
1200
A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren
150 till 1000
A
Inställning för överlastutlösare
40 till 100
A
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz
85
kA
Märkspänning
690
V
Märkström kontinuerlig Iu
100
A
