Produktinformation

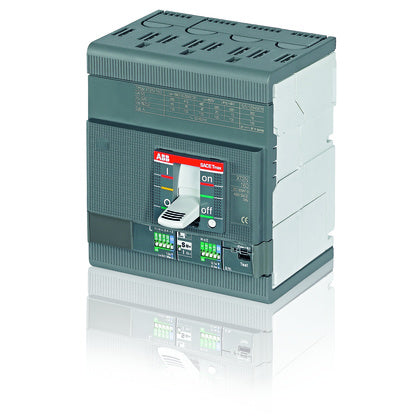

Effektbrytare Tmax XT av typen MCCB. Tmax XT2N är anpassad för 36kA vid 400V. 4-polig 63A och elektroniskt skydd.
Tmax XT2N är anpassad för distributionsdrifter och max 36kA. Den har ett elektroniskt skydd typ Ekip LS/I. L står för överlast. I för momentant och S som är korttidsfördröjt kortslutningsskydd. Överlastskyddet är inställbart mellan 0,4 – 1 x In och kortslutningsskyddet mellan 1-10 x In.
Mått mm (BxHxDj): 120x130x82,5
Tillverkare
ABB
Tillv.art.nr
1SDA067092R1
EAN
8015644009977
Serie
Effektbrytare Tmax XT av typen MCCB. Tmax XT2N är anpassad för 36kA vid 400V. 4-polig 63A och elektroniskt skydd.
Kategori
Effektbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-12-10
Informationsplikt enligt REACH
Ja
UNSPSC
39121100
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
XT2N160 EKIP LS/I 63A 4P
Effektbrytare för transformator/anläggningsskydd
Kapslingsklass (IP)
IP20
Motordrift valbar
Ja
Integrerad motordrift
Nej
Komplett apparat med skyddsenhet
Ja
Typ av kontrollelement
Vingvred
Läge för huvudströmsanslutning
Frontsida
Antal poler
4
Med integrerad underspänningsutlösare
Nej
Utlösningsindikering tillgänglig
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Montering med DIN-skena valfritt
Nej
Lämplig för montage på DIN-skena
Nej
Huvudströmkretsens anslutningssätt
Bultanslutning
Integrerat jordfelsskydd
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Förlusteffekt
1.7
W
Inställningsområde för den momentana kortslutningsutlösaren
63 till 630
A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren
63 till 630
A
Inställning för överlastutlösare
25.2 till 63
A
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz
36
kA
Märkspänning
690
V
Märkström kontinuerlig Iu
63
A
