Produktinformation

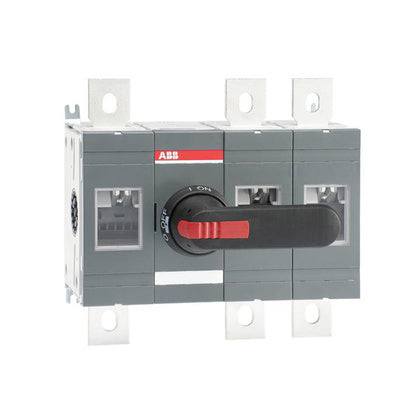

Lastfrånskiljare 3-polig 630A 400/AC22 med axel12x185mm och vred OHB125J12 bottenmonterad
Lastbrytare 630A, 3-polig inkl axel12x185mm samt vred OHB125J12 samt bult o mutter för anslutning M12x40
Tillverkare
ABB
Tillv.art.nr
1SCA022753R4790
EAN
6417019245072
Serie
Lastfrånskiljare 3-polig 630A 400/AC22 med axel12x185mm och vred OHB125J12 bottenmonterad
Kategori
Lastbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-10-29
Informationsplikt enligt REACH
Nej
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
OT630E12P
Lastfrånskiljare (AC)
Djup
140
mm
Höjd
250
mm
Bredd
266
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP00
Huvudströmkretsens anslutningssätt
Bultanslutning
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Nej
Typ av kontrollelement
Långt vridhandtag
Färg på manöverelement
Svart
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
80
kA
Omkopplingseffekt vid 400 V
355
kW
Märkuteffekt vid AC-23, 400 V
355
kW
Märkkorttidsströmhållfasthet Icw
20
kA
Märkdrifteffekt vid AC-3, 400 V
355
kW
Märkström vid AC-21, 400 V
630
A
Märkström vid AC-23, 400 V
630
A
Märkström kontinuerlig Iu
630
A
Märkdriftspänning
1000
V
Max. märkdriftspänning Ue vid AC
1000
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
