Produktinformation

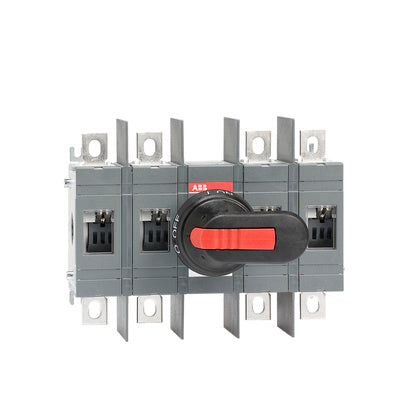

Lastfrånskiljare 4-polig 250A 400V/AC22 med brett fas avstånd med axel 6x210mm och vred OHB65J6 bottenmonterad
Lastbrytare 250A, 4-polig wide version inkl axel 6x210mm samt vred OHB65J6 samt bult o mutter för anslutning M8x25
Tillverkare
ABB
Tillv.art.nr
1SCA022745R0180
EAN
6417019241708
Serie
Lastfrånskiljare 4-polig 250A 400V/AC22 med brett fas avstånd med axel 6x210mm och vred OHB65J6 bottenmonterad
Kategori
Lastbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-10-29
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
OT250E22WP
Lastfrånskiljare (AC)
Djup
82.5
mm
Höjd
170
mm
Bredd
217.5
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP00
Huvudströmkretsens anslutningssätt
Bultanslutning
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Nej
Typ av kontrollelement
Långt vridhandtag
Färg på manöverelement
Svart
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
4
Villkorad nominell kortslutningsström Iq
100
kA
Omkopplingseffekt vid 400 V
145
kW
Märkuteffekt vid AC-23, 400 V
145
kW
Märkkorttidsströmhållfasthet Icw
8
kA
Märkdrifteffekt vid AC-3, 400 V
140
kW
Märkström vid AC-21, 400 V
250
A
Märkström vid AC-23, 400 V
250
A
Märkström kontinuerlig Iu
250
A
Märkdriftspänning
1000
V
Max. märkdriftspänning Ue vid AC
1000
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
