Produktinformation

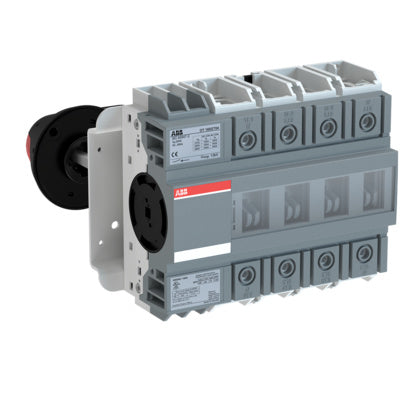

Lastfrånskiljare 4-polig 160A 400V/AC22 med axel 6x50mm, vred OHB65J6 och monteringskit OHZX6, dörrmonterad
Lastfrånskiljare 4-polig 160A 400V/AC22 med axel 6x50mm, vred OHB65J6 och monteringskit OHZX6, dörrmonterad
Tillverkare
ABB
Tillv.art.nr
1SCA135142R1001
EAN
6417019638737
Serie
Lastfrånskiljare 4-polig 160A 400V/AC22 med axel 6x50mm, vred OHB65J6 och monteringskit OHZX6, dörrmonterad
Kategori
Lastbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-10-29
Informationsplikt enligt REACH
Nej
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
OT160GT04P
Lastfrånskiljare (AC)
Djup
75
mm
Höjd
130
mm
Bredd
150
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP20
Huvudströmkretsens anslutningssätt
Skruvanslutning
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Nej
Typ av kontrollelement
Långt vridhandtag
Färg på manöverelement
Svart
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
4
Villkorad nominell kortslutningsström Iq
50
kA
Omkopplingseffekt vid 400 V
75
kW
Märkuteffekt vid AC-23, 400 V
75
kW
Märkkorttidsströmhållfasthet Icw
4
kA
Märkström vid AC-21, 400 V
160
A
Märkström vid AC-23, 400 V
160
A
Märkström kontinuerlig Iu
160
A
Märkdriftspänning
1000
V
Max. märkdriftspänning Ue vid AC
1000
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
