Produktinformation

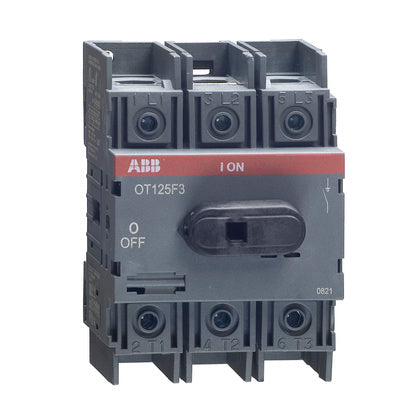

Lastfrånskiljare 3-polig 125A 400V/AC22 utan axel och vred bottenmonterad
Lastfrånskiljare 3-polig 125A 400V/AC22 utan axel och vred bottenmonterad
Tillverkare
ABB
Tillv.art.nr
1SCA105033R1001
EAN
6417019391632
Serie
Lastfrånskiljare 3-polig 125A 400V/AC22 utan axel och vred bottenmonterad
Kategori
Lastbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-10-29
Informationsplikt enligt REACH
Nej
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
OT125F3
Lastfrånskiljare (AC)
Djup
74
mm
Höjd
100
mm
Bredd
70
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP20
Huvudströmkretsens anslutningssätt
Skruvanslutning
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Nej
Typ av kontrollelement
Övrigt
Färg på manöverelement
Svart
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
50
kA
Omkopplingseffekt vid 400 V
45
kW
Märkuteffekt vid AC-23, 400 V
45
kW
Märkkorttidsströmhållfasthet Icw
2.5
kA
Märkdrifteffekt vid AC-3, 400 V
45
kW
Märkström vid AC-21, 400 V
125
A
Märkström vid AC-23, 400 V
90
A
Märkström kontinuerlig Iu
125
A
Märkdriftspänning
750
V
Max. märkdriftspänning Ue vid AC
750
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
