Produktinformation

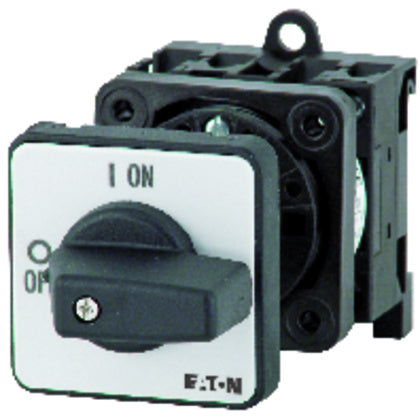

Lastbrytare
På/av brytare, produktsortiment: På/av brytare, delgruppsreferens: P1, med svart tumgrepp och frontplatta. Information om utrustning som medföljer: Extra kontakt eller nolledare monterad av användare, 3 poler. Skyddsklass: Front IP30, design: service anslutningslåda montering. Motorvärde: AC-23A, 50-60 Hz 400V: P=15 kW, märk oavabruten ström: lu= 32A, standarder: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, brytare i enlighet med IEC/EN 60947-3.
Tillverkare
Eaton
Tillv.art.nr
Y7-93303
EAN
4015080933038
Serie
Lastbrytare
Kategori
Lastbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2023-08-23
Informationsplikt enligt REACH
Nej
UNSPSC
39121629
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
P1-32/IVS
Lastfrånskiljare (AC)
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP30
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Nej
Typ av kontrollelement
Vingvred
Färg på manöverelement
Svart
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
80
kA
Omkopplingseffekt vid 400 V
15
kW
Märkuteffekt vid AC-23, 400 V
15
kW
Märkkorttidsströmhållfasthet Icw
0.64
kA
Märkdrifteffekt vid AC-3, 400 V
13
kW
Märkström vid AC-21, 400 V
32
A
Märkström vid AC-23, 400 V
32
A
Märkström kontinuerlig Iu
32
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Nej
Utförande som huvudbrytare
Nej
