Produktinformation
Lastbrytare

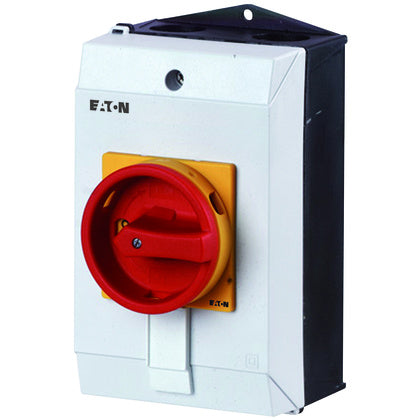

Huvudbrytare, produktsortiment: huvudströmbrytare, undehållsväxlare, reparationsbrytare. Delgruppsreferens: P1, stopp funktion: Nödstopp funktion. Med rött rotationshandtag och gul låsring. Information om utrustning som medföljer: Hjälpkontakt eller nolledare monterad av användare, 3 poler. Låsningsanläggning: låsbar i 0 (av) läge, skyddsklass: IP65.
Tillverkare
Eaton
Tillv.art.nr
Y7-207314
EAN
4015082073145
Serie
Lastbrytare
Kategori
Lastbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2023-08-23
Informationsplikt enligt REACH
Nej
UNSPSC
39121629
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
P1-32/I2/SVB
Lastfrånskiljare (AC)
Djup
115
mm
Höjd
180
mm
Bredd
100
mm
Skyddsnivå (NEMA)
12
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Ja
Typ av kontrollelement
Roterande dörrvred
Färg på manöverelement
Röd
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Nej
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
80
kA
Omkopplingseffekt vid 400 V
15
kW
Märkuteffekt vid AC-23, 400 V
15
kW
Märkkorttidsströmhållfasthet Icw
0.64
kA
Märkdrifteffekt vid AC-3, 400 V
13
kW
Märkström vid AC-21, 400 V
32
A
Märkström vid AC-23, 400 V
32
A
Märkström kontinuerlig Iu
32
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Ja
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
