Produktinformation

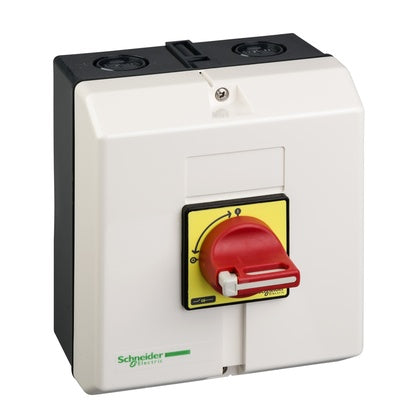

Kapslad säkerhetsbrytare, TeSys VARIO, 63A, IP65
TeSys kapslad säkerhetsbrytare, 3 poler, Ithe 63A 690V, för huvud- och nödstoppsbrytning i motorapplikationer AC-23 upp till 30kW@400V. Hölje med IP65-skydd, försett med ett rött vridmanöverdon och gul frontplatta, hänglåsbart (hänglås ingår inte). Den innehåller en 3-polig Varioomkopplarkropp V4 med 3 möjliga tilläggsmoduler. Ytmonterat hölje med skruvmontage, 2 uttag för kabelgenomföringar på över- och undersidan, förseglingsbart lock. Enligt IEC 60204 och IEC 60947-4-1, Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
VCF4GE
EAN
3389110543902
Serie
TeSys
Kategori
Huvudbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39122233
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
VCF4GE
Lastfrånskiljare (AC)
Djup
152
mm
Höjd
180
mm
Bredd
157
mm
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Färg hus/kapsling/stomme
Grå
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Ja
Typ av kontrollelement
Vred
Färg på manöverelement
Röd
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Nej
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Ja
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
10
kA
Omkopplingseffekt vid 400 V
37
kW
Märkuteffekt vid AC-23, 400 V
30
kW
Märkkorttidsströmhållfasthet Icw
0.96
kA
Märkdrifteffekt vid AC-3, 400 V
22
kW
Märkström vid AC-21, 400 V
63
A
Märkström vid AC-23, 400 V
57
A
Märkström kontinuerlig Iu
63
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Ja
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Nej
Utförande som huvudbrytare
Ja
