Produktinformation

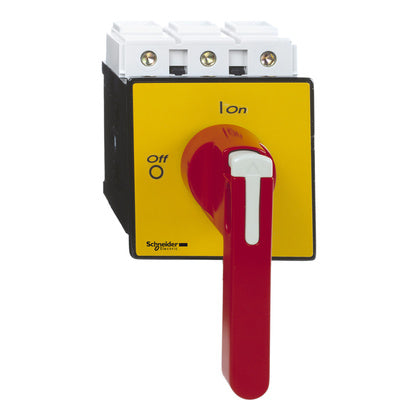

Säkerhetsbrytare, TeSys VARIO, 125A röd, dörrmontage
TeSys Vario brytare för dörrmontering, 3 poler, 125A/690V, för motoromkopplingar upp till 37kW@400V AC-23. Komplett enhet bestående av en brytarkropp V5, ett rött manöverdon med gul 90x90mm frontplatta KCF3PZ. Avsedd för huvud- och nödstoppsbrytare som avbrytar. manöverdon som kan låsas med hänglås, för 3 hänglås (ska beställas separat). manöverdon med 4 skruvar för fastsättning på dörren, vilket säkerställer IP65 för monteringen. Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
VCF5
EAN
3389110804638
Serie
TeSys
Kategori
Huvudbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39122233
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
VCF5
Lastfrånskiljare (AC)
Djup
160
mm
Höjd
125
mm
Bredd
90
mm
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Ja
Typ av kontrollelement
Vred
Färg på manöverelement
Röd
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Ja
Lämplig för golvmontering
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
10
kA
Omkopplingseffekt vid 400 V
75
kW
Märkuteffekt vid AC-23, 400 V
37
kW
Märkkorttidsströmhållfasthet Icw
1.5
kA
Märkdrifteffekt vid AC-3, 400 V
30
kW
Märkström vid AC-21, 400 V
125
A
Märkström vid AC-23, 400 V
68.5
A
Märkström kontinuerlig Iu
125
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Ja
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Nej
Utförande som huvudbrytare
Ja
