Produktinformation

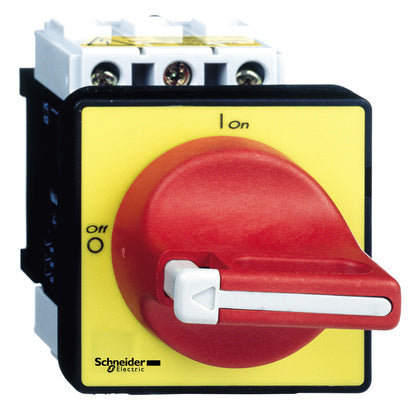

Säkerhetsbrytare, TeSys VARIO, 80A med rött låsbart vred, dörrmontage
TeSys Vario huvudbrytare 80A med rött låsbart vred
Tillverkare
Schneider Electric
Tillv.art.nr
VCF4
EAN
3389110166002
Serie
TeSys
Kategori
Huvudbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39122233
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
VCF4
Lastfrånskiljare (AC)
Djup
114
mm
Höjd
83
mm
Bredd
60
mm
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Ja
Typ av kontrollelement
Vred
Färg på manöverelement
Röd
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Ja
Lämplig för golvmontering
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
10
kA
Omkopplingseffekt vid 400 V
45
kW
Märkuteffekt vid AC-23, 400 V
30
kW
Märkkorttidsströmhållfasthet Icw
0.96
kA
Märkdrifteffekt vid AC-3, 400 V
22
kW
Märkström vid AC-21, 400 V
80
A
Märkström vid AC-23, 400 V
57
A
Märkström kontinuerlig Iu
80
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Ja
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Nej
Utförande som huvudbrytare
Ja
