Produktinformation

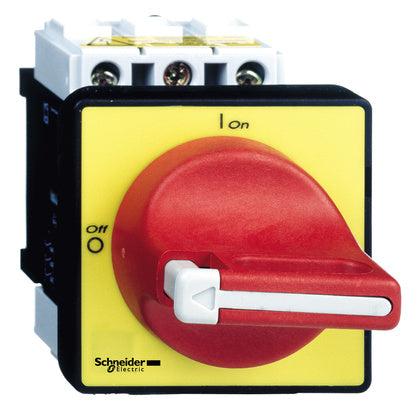

Säkerhetsbrytare, TeSys VARIO, 32A röd, dörrmontage
TeSys Vario brytare för dörrmontering, 3 poler, 32A/690V, för motoromkopplingar upp till 11kW@400V AC-23. Komplett enhet bestående av en brytarkropp V1, ett rött manöverdon med gul 60x60mm frontplatta KCD1PZ. Avsedd för huvud- och nödstoppsbrytare som avbrytar. manöverdon som kan låsas med hänglås, för 3 hänglås (beställs separat). manöverdon med central montering på dörren, vilket säkerställer IP65 för monteringen. Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
VCD1
EAN
3389110724882
Serie
TeSys
Kategori
Huvudbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39122233
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
VCD1
Lastfrånskiljare (AC)
Djup
121
mm
Höjd
74
mm
Bredd
60
mm
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Ja
Typ av kontrollelement
Kort vridhandtag
Färg på manöverelement
Röd
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Nej
Lämplig för centralt frontmontage
Ja
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
10
kA
Märkuteffekt vid AC-23, 400 V
11
kW
Märkkorttidsströmhållfasthet Icw
0.384
kA
Märkdrifteffekt vid AC-3, 400 V
7.5
kW
Märkström vid AC-21, 400 V
32
A
Märkström vid AC-23, 400 V
21.8
A
Märkström kontinuerlig Iu
32
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Ja
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Nej
Utförande som huvudbrytare
Ja
