Produktinformation

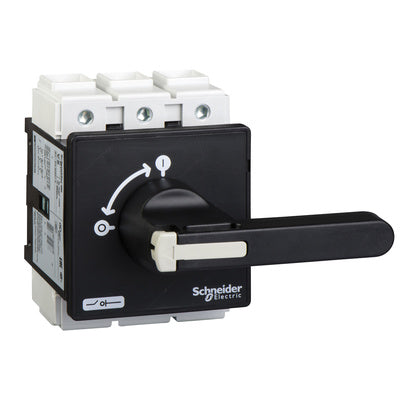

Arbetsbrytare, TeSys VARIO, kapslad, 175A svart, dörrmontage
TeSys Vario brytare för dörrmontering, 3 poler, 175A/690V, för motoromkopplingar upp till 45kW@400V AC-23. Komplett enhet bestående av en brytarkropp V6, ett svart manöverdon med svart 90x90mm frontplatta KAF3PZ. Avsedd för användning som huvudströmbrytare för frånkoppling. manöverdon som kan låsas med hänglås, för 3 hänglås (ska beställas separat). manöverdon med 4 skruvar för fastsättning på dörren, vilket säkerställer IP65 för monteringen. Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
VBF6
EAN
3389110804683
Serie
TeSys
Kategori
Huvudbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39122233
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
VBF6
Lastfrånskiljare (AC)
Djup
160
mm
Höjd
125
mm
Bredd
90
mm
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Ja
Typ av kontrollelement
Långt vridhandtag
Färg på manöverelement
Svart
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Nej
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Ja
Lämplig för golvmontering
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
10
kA
Märkuteffekt vid AC-23, 400 V
45
kW
Märkkorttidsströmhållfasthet Icw
2.1
kA
Märkdrifteffekt vid AC-3, 400 V
37
kW
Märkström vid AC-21, 400 V
160
A
Märkström vid AC-23, 400 V
83
A
Märkström kontinuerlig Iu
175
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
