Produktinformation

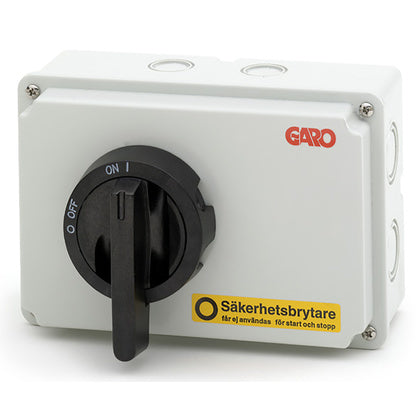

Säkerhetsbrytare grå 6-polig 40A med hjälpkontakt
Brytare finns från 16 upp till 630A och från 7,5 till 355kW. Samtliga brytare är testade enligt EN 60 947-3. Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50kA. Brytavståndet är 12,5mm. Samtliga brytare är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är förberedda för förskruvning med M-gänga och har s k snap-on hjälpkontakt.
Tillverkare
Garo
Tillv.art.nr
3155218
EAN
7331185041711
Serie
SBG
Kategori
Plast
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-03-04
Informationsplikt enligt REACH
Nej
SundaHus
Miljöbedömd SundaHus C-
Serie
SBG
UNSPSC
39122205
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
SBG 640H
Lastfrånskiljare (AC)
Djup
131
mm
Höjd
190
mm
Bredd
144
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP66
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Kabelklämma
Kan spärras/låsas
Ja
Typ av kontrollelement
Vred
Färg på manöverelement
Svart
Lämplig för mellanmontage
Ja
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Ja
Lämplig för fyrhåls frontmontage
Ja
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
6
Villkorad nominell kortslutningsström Iq
25
kA
Omkopplingseffekt vid 400 V
0
kW
Märkuteffekt vid AC-23, 400 V
45
kW
Märkkorttidsströmhållfasthet Icw
0
kA
Märkdrifteffekt vid AC-3, 400 V
0
kW
Märkström vid AC-21, 400 V
0
A
Märkström vid AC-23, 400 V
0
A
Märkström kontinuerlig Iu
40
A
Märkdriftspänning
400 till 690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
0
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Ja
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Nej
