Produktinformation
Täckplåt för EMC ringfläns med knock-out 22,5mm
Täckplåt för EMC ringfläns med knock-out 22,5mm
Tillverkare
ABB
Tillv.art.nr
1SCA022571R9150
EAN
6417019184579
Serie
OTL
Kategori
EMC
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2024-10-11
Informationsplikt enligt REACH
Nej
SundaHus
Miljöbedömd SundaHus D
Serie
OTL
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
J

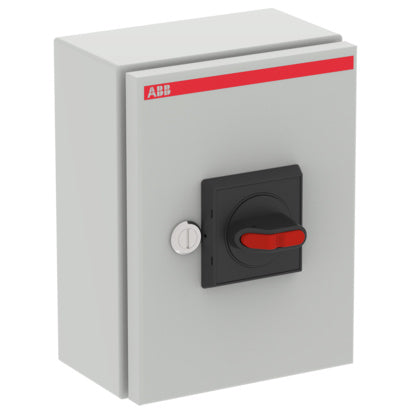

Leverantörens typbeteckning
OTL16T3B
Lastfrånskiljare (AC)
Djup
100
mm
Höjd
200
mm
Bredd
150
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP65
Huvudströmkretsens anslutningssätt
Kabelklämma
Färg hus/kapsling/stomme
Övrigt
Material hus/kapsling/stomme
Stål
Kan spärras/låsas
Ja
Typ av kontrollelement
Vred
Färg på manöverelement
Svart
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Omkopplingseffekt vid 400 V
7.5
kW
Märkuteffekt vid AC-23, 400 V
7.5
kW
Märkkorttidsströmhållfasthet Icw
0.5
kA
Märkström vid AC-21, 400 V
32
A
Märkström vid AC-23, 400 V
16
A
Märkström kontinuerlig Iu
40
A
Märkdriftspänning
750
V
Max. märkdriftspänning Ue vid AC
750
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Ja
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
