Produktinformation

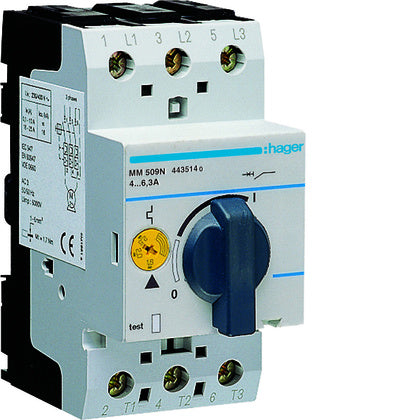

Motorskyddsbrytare 4-6A. Egenskaper: Utlösningskar. K. Märkspänning: 230 V AC. Termisk och magnetisk utlösning. Moduler:
Med hjälp av motorskyddsbrytare kan en eller trefasiga motorer skyddas. Funktionsprincipen är enkel och effektiv. Skyddet utgörs av överströmskydd genom termiskutlösning, skydd för kortslutning genom magnetisk utlösning. Det totala byggmåttet är endast 2,5 moduler. Hagers motorskyddsbrytare är en termomagnetisk brytare med justerbar märkström och utlösningskarakteristik K. Det finns en mängd olika tillbehör.
Tillverkare
Hager
Tillv.art.nr
MM509N
EAN
3250614435225
Serie
Motorskyddsbrytare 4-6A. Egenskaper: Utlösningskar. K. Märkspänning: 230 V AC. Termisk och magnetisk utlösning. Moduler:
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2024-06-27
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
MM509N
Motorskyddsbrytare
Djup
75
mm
Bredd
45
mm
Höjd
140
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
150
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Märkdrifteffekt vid AC-3, 400 V
2.2
kW
Märkuteffekt vid AC-3, 230 V
1.1
kW
Märkström kontinuerlig Iu
6.3
A
Märkdriftspänning
690
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
78.1 till 117.2
A
Inställning för överlastutlösare
4 till 6.3
A
