Produktinformation

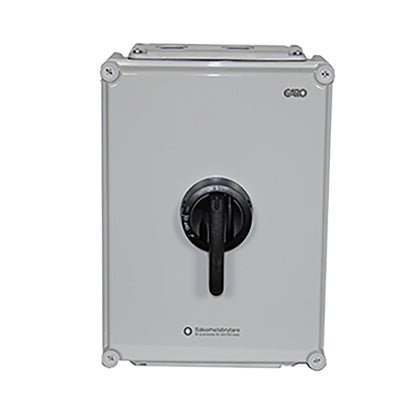

Säkerhetsbrytare grå 6-polig 80A med hjälpkontakt
Brytare finns från 16 upp till 630A och från 7,5 till 355kW. Samtliga brytare är testade enligt EN 60 947-3. Brytarna har dubbla brytställen och villkorlig nominell kortslutningsström 50kA. Brytavståndet är 12,5mm. Samtliga brytare är utrustade med dörrkoppling, vilket gör det möjligt med förbikoppling för värmefotografering även med vredet i tillslaget läge. Brytarna har låsbart vred för tre hänglås. Alla brytarna är förberedda för förskruvning med M-gänga och har s k snap-on hjälpkontakt.
Tillverkare
Garo
Tillv.art.nr
110127
Serie
SBG
Kategori
Plast
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-03-04
Informationsplikt enligt REACH
Nej
Serie
SBG
UNSPSC
39122205
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
SBG680H
Lastfrånskiljare (AC)
Djup
171
mm
Höjd
380
mm
Bredd
280
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Ja
Typ av kontrollelement
Kort vridhandtag
Färg på manöverelement
Svart
Lämplig för mellanmontage
Ja
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Ja
Lämplig för fyrhåls frontmontage
Ja
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
6
Villkorad nominell kortslutningsström Iq
65
kA
Omkopplingseffekt vid 400 V
0
kW
Märkuteffekt vid AC-23, 400 V
45
kW
Märkkorttidsströmhållfasthet Icw
5
kA
Märkdrifteffekt vid AC-3, 400 V
0
kW
Märkström vid AC-21, 400 V
125
A
Märkström vid AC-23, 400 V
80
A
Märkström kontinuerlig Iu
80
A
Märkdriftspänning
400 till 690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
0
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Ja
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Nej
