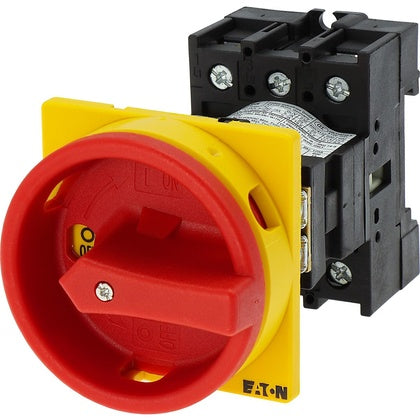

Produktinformation
3-polig, låsbar på 0 (off), röd/gul, bottenmontage
Tillverkare
Eaton
Tillv.art.nr
Y7-55335
EAN
4015080553359
Serie
3-polig, låsbar på 0 (off), röd/gul, bottenmontage
Kategori
Lastbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2023-08-31
Informationsplikt enligt REACH
Ja
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
P1-25/V/SVB
Lastfrånskiljare (AC)
Djup
131
mm
Höjd
65
mm
Bredd
65
mm
Skyddsnivå (NEMA)
12
Kapslingsklass (IP) framsida
IP65
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Skruvanslutning
Kan spärras/låsas
Ja
Typ av kontrollelement
Roterande dörrvred
Färg på manöverelement
Röd
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Nej
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
50
kA
Omkopplingseffekt vid 400 V
13
kW
Märkuteffekt vid AC-23, 400 V
13
kW
Märkkorttidsströmhållfasthet Icw
0.64
kA
Märkdrifteffekt vid AC-3, 400 V
7.5
kW
Märkström vid AC-21, 400 V
25
A
Märkström vid AC-23, 400 V
25
A
Märkström kontinuerlig Iu
25
A
Märkdriftspänning
690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Ja
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
