Produktinformation

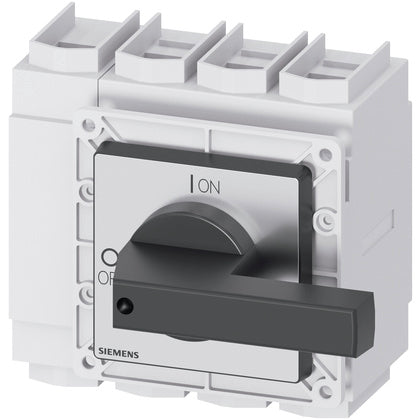

Huvudbrytare 3LD2 - 4-polig, 160A, AC-23 vid 400V: 75kW, frontmontage, svart vred, 4-hålsmontering av frontplatta
Huvudbrytare 3LD2 - 4-polig, 160A, AC-23 vid 400V: 75kW, frontmont., svart vred, 4-hålsmontering av frontplatta
Tillverkare
Siemens
Tillv.art.nr
3LD2305-1TL11
EAN
4011209768550
Serie
SENTRON
Kategori
Last- och huvudbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-03-14
Informationsplikt enligt REACH
Nej
Serie
SENTRON
UNSPSC
39122233
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
3LD2305-1TL11
Lastfrånskiljare (AC)
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP65
Huvudströmkretsens anslutningssätt
Ramklämma
Kan spärras/låsas
Ja
Typ av kontrollelement
Vingvred
Färg på manöverelement
Svart
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Nej
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Ja
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
4
Märkuteffekt vid AC-23, 400 V
0.075
kW
Märkkorttidsströmhållfasthet Icw
4
kA
Märkdrifteffekt vid AC-3, 400 V
50
kW
Märkström vid AC-21, 400 V
160
A
Märkström vid AC-23, 400 V
132
A
Märkström kontinuerlig Iu
160
A
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Ja
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
