Produktinformation

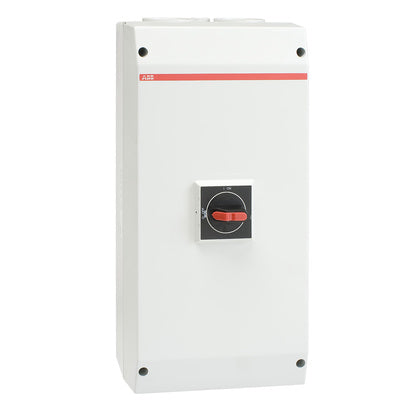

Säkerhetsbrytare plast 4-polig 80A 400V hjälpkontakt 1NO anslutningar öppåt 2xM50+M16 och nedåt 2xM50+M16 IP65
Plastkapslad säkerhetsbrytare 4-polig 80A/400V med svart vred och ljusgrå kapsling 1S hjälpkontakt IP65
Tillverkare
ABB
Tillv.art.nr
1SCA022812R3010
EAN
6417019274461
Serie
Säkerhetsbrytare plast 4-polig 80A 400V hjälpkontakt 1NO anslutningar öppåt 2xM50+M16 och nedåt 2xM50+M16 IP65
Kategori
Plast
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2024-10-11
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
OTP75T4M
Lastfrånskiljare (AC)
Djup
140
mm
Höjd
400
mm
Bredd
200
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP65
Färg hus/kapsling/stomme
Övrigt
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Ja
Typ av kontrollelement
Vred
Färg på manöverelement
Svart
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
4
Omkopplingseffekt vid 400 V
37
kW
Märkuteffekt vid AC-23, 400 V
37
kW
Märkkorttidsströmhållfasthet Icw
2.5
kA
Märkdrifteffekt vid AC-3, 400 V
37
kW
Märkström vid AC-21, 400 V
100
A
Märkström vid AC-23, 400 V
80
A
Märkström kontinuerlig Iu
115
A
Märkdriftspänning
750
V
Max. märkdriftspänning Ue vid AC
750
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Ja
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
