Produktinformation

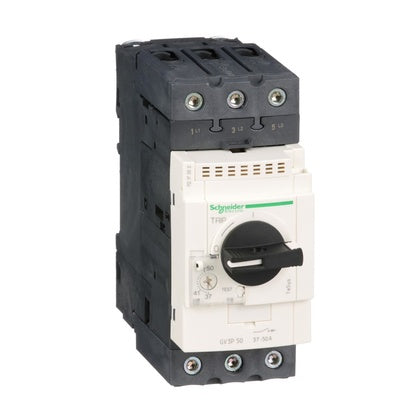

Motorskyddsbrytare, TeSys GV3, 3 polig, 37-50 A, termiskt och magnetiskt skydd, EverLink anslutning
TeSys GV3 P är 3-polig motorskyddsbrytare med termiskt och magnetiskt skydd mot överlast och kortslutning.
Det magnetiska skyddet Id mag (kortslutningsskyddet) har en fast utlösningsnivå som är 13 gånger (± 20%) den maximalt inställbara strömmen för termisk utlösning.
Byggbredd 55 mm.
GV3 P uppfyller standarderna IEC 947-1, IEC 947-2 och UL/CSA; UL 508 typ E certifikat
Utrustad med Everlink, Schneider Electric's patanterade kraftanslutning som alltid garanterar åtdragningsmoment
Tillverkare
Schneider Electric
Tillv.art.nr
GV3P50
EAN
3389119405409
Serie
TeSys
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121521
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
GV3P50
Motorskyddsbrytare
Djup
136
mm
Bredd
55
mm
Höjd
132
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
50
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
8
W
Märkdrifteffekt vid AC-3, 400 V
22
kW
Märkuteffekt vid AC-3, 230 V
15
kW
Märkström kontinuerlig Iu
50
A
Märkdriftspänning
690
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
700
A
Inställning för överlastutlösare
37 till 50
A
