Produktinformation

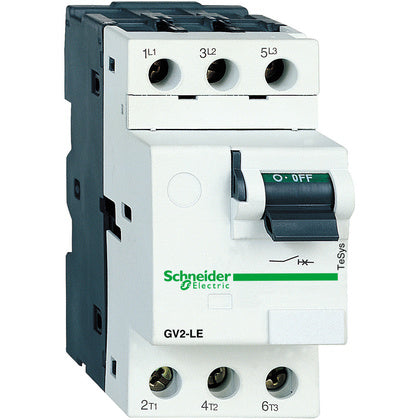

Motorskyddsbrytare TeSys GV2, magnetiskt skydd, 10A, manövervippa
TeSys GV2L är 3-poliga motorskyddsbrytare med magnetiskt skydd specialkonstruerade för manövrering och skydd av motorer enligt standarderna IEC 947-2 och IEC 947-4-1.
Det magnetiska skyddet (kortslutningsskydd) har en fast utlösningsnivå som är ca 13 gånger (± 20%) den maximala inställbara strömmen för termisk utlösning
Tillverkare
Schneider Electric
Tillv.art.nr
GV2LE14
EAN
3389110516975
Serie
TeSys
Kategori
Kortslutningsskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121521
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
GV2LE14
Motorskyddsbrytare
Djup
78.5
mm
Bredd
45
mm
Höjd
89
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
100
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vipparm
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
1.8
W
Märkdrifteffekt vid AC-3, 400 V
4
kW
Märkuteffekt vid AC-3, 230 V
2.2
kW
Märkström kontinuerlig Iu
10
A
Märkdriftspänning
690
V
Utlösningsteknik
Magnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Nej
Inställningsområde för den momentana kortslutningsutlösaren
138
A
