Produktinformation

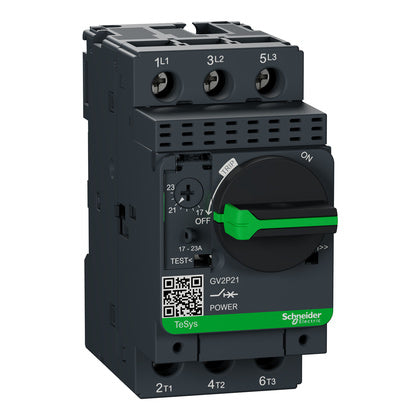

Motorskyddsbrytare, TeSys GV2, termiskt/magnetisktskydd 17-23A, manövervred
TeSys GV2P är 3-poliga motorskyddsbrytare med termiskt och magnetiskt skydd specialkonstruerade för manövrering och skydd av motorer enligt standarderna IEC 947-2 och IEC 947-4-1.
Det magnetiska skyddet (kortslutningsskydd) har en fast utlösningsnivå som är ca 13 gånger (± 20%) den maximala inställbara strömmen för termisk utlösning.
Tillverkare
Schneider Electric
Tillv.art.nr
GV2P21
EAN
3389110213522
Serie
TeSys
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121521
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
GV2P21
Motorskyddsbrytare
Djup
97
mm
Bredd
44.5
mm
Höjd
89
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
50
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
2.5
W
Märkdrifteffekt vid AC-3, 400 V
9
kW
Märkuteffekt vid AC-3, 230 V
5.5
kW
Märkström kontinuerlig Iu
23
A
Märkdriftspänning
690
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
327
A
Inställning för överlastutlösare
17 till 23
A
