Produktinformation

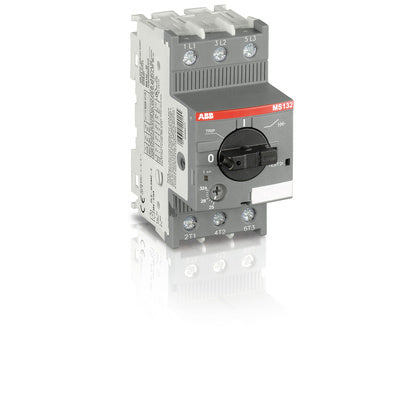

Motorskyddsbrytare MS132 20A TERMISKT OCH MAGNETISKT SKYDD, TRIPINDIKERING OCH LÅSBART HANDTAG
Högpresterande Handmanövrerad motorskyddsbrytare för speciella applikationer med kortslutningsnivå (Icu) på upp till 100 kA . Handmanövrerade motorskyddsbrytare är ett komplett motorskydd som kombinerar överlast- och kortslutningsskydd i en enhet. De används för att starta och stoppa motorer manuellt (Till/ Från) och skydda utrustningen mot kortslutning, överbelastning och fasfel. De kan enkelt direktanslutas till ABB:s kontaktorer och mjukstartare.
Tillverkare
ABB
Tillv.art.nr
1SAM350000R1013
EAN
4013614400131
Serie
Motorskyddsbrytare MS132 20A TERMISKT OCH MAGNETISKT SKYDD, TRIPINDIKERING OCH LÅSBART HANDTAG
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121521
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
MS132-20
Motorskyddsbrytare
Djup
86.55
mm
Bredd
45
mm
Höjd
97.8
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
100
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
6.9
W
Märkdrifteffekt vid AC-3, 400 V
7.5
kW
Märkuteffekt vid AC-3, 230 V
7.5
kW
Märkström kontinuerlig Iu
20
A
Märkdriftspänning
250 till 690
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
300
A
Inställning för överlastutlösare
16 till 20
A
