Produktinformation

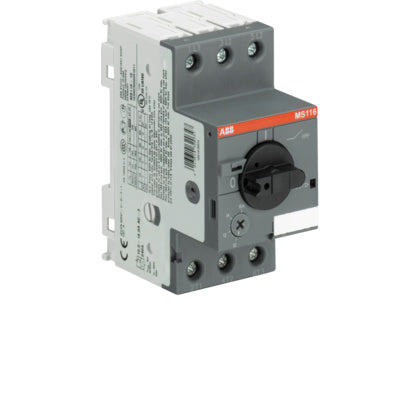

Motorskyddsbrytare116 inställningområde 0.16-0.25A termiskt och magnetiskt skydd
Handmanövrerade motorskyddsbrytare är ett komplett motorskydd som kombinerar överlast- och kortslutningsskydd i en enhet. De används för att starta och stoppa motorer manuellt (Till/ Från) och skydda utrustningen mot kortslutning, överbelastning och fasfel. De kan enkelt direktanslutas till ABB:s kontaktorer och mjukstartare. Serien är godkänd som säker frånskiljare samt innehåller olika kontaktblock, signalblock, shuntutlösare samt samlingsskenor.
Tillverkare
ABB
Tillv.art.nr
1SAM250000R1002
EAN
4013614320255
Serie
Motorskyddsbrytare116 inställningområde 0.16-0.25A termiskt och magnetiskt skydd
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121529
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
MS116-0.25
Motorskyddsbrytare
Djup
85.6
mm
Bredd
45
mm
Höjd
90
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
100
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
4.8
W
Märkdrifteffekt vid AC-3, 400 V
0.06
kW
Märkuteffekt vid AC-3, 230 V
0.06
kW
Märkström kontinuerlig Iu
0.25
A
Märkdriftspänning
690
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
3.1
A
Inställning för överlastutlösare
0.16 till 0.25
A
