Produktinformation

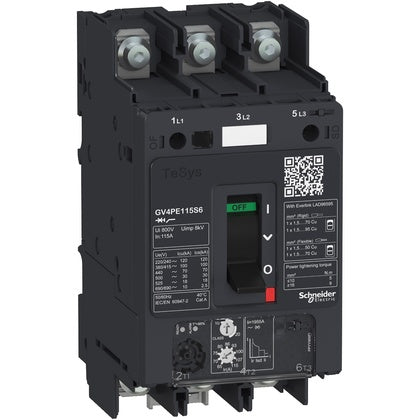

Motorskyddsbrytare, TeSys GV4, vippa, Magnetiskt och termiskt skydd, 115A, 25kA, Kabelsko anslutning
TeSys GV4, 3 polig motorskyddsbrytare med termiskt skydd 65…115 A, magnetiskt skydd 25kA, fasbortfall och obalans
Tillverkare
Schneider Electric
Tillv.art.nr
GV4PE115B6
EAN
3606481310187
Serie
TeSys GV4
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 3
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 2
DEHP, (dietylhexylftalat eller Bis(2-etylhexyl)ftalat)
SVCH Substance 1
Boroxid, Diboron trioxide
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys GV4
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
GV4PE115B6
Motorskyddsbrytare
Djup
116
mm
Bredd
81
mm
Höjd
155
mm
Kapslingsklass (IP)
IP40
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
25
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vipparm
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
13.8
W
Märkdrifteffekt vid AC-3, 400 V
55
kW
Märkuteffekt vid AC-3, 230 V
30
kW
Märkström kontinuerlig Iu
115
A
Märkdriftspänning
690
V
Utlösningsteknik
Elektronisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
1955
A
Inställning för överlastutlösare
65 till 115
A
