Produktinformation

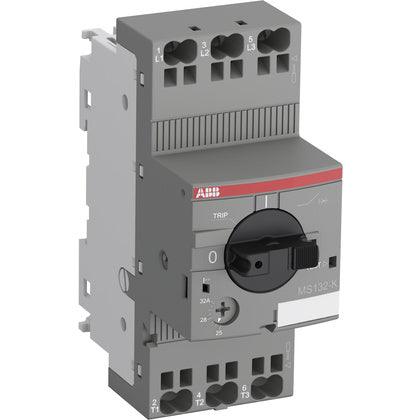

Motorskyddsbrytare 10A med Push-in snabbanslutning. Termiskt och magnetiskt skydd. Trippindikering och låsbart vred.
Push-in är ABB:s senaste innovativa lösning för att snabbare ansluta startapparater, utan verktyg och i endast ett moment. Du sparar upp till 50 % installationstid jämfört med konventionella fjäderanslutningar. Anslutningen är vibrationssäker och eliminerar behovet av att efterdra anslutningarna efter transport och drift. Tillbehör med Push-in kan monteras på apparater med skruvanslutning och vice versa. Push-in gör din kabelanslutning snabbare, enklare och pålitligare.
Tillverkare
ABB
Tillv.art.nr
1SAM350010R1010
EAN
4013614400407
Serie
Motorskyddsbrytare 10A med Push-in snabbanslutning. Termiskt och magnetiskt skydd. Trippindikering och låsbart vred.
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39122330
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
MS132-10K
Motorskyddsbrytare
Djup
87
mm
Bredd
45
mm
Höjd
112
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
100
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Fjäderklämanslutning
Förlusteffekt
6
W
Märkdrifteffekt vid AC-3, 400 V
4
kW
Märkuteffekt vid AC-3, 230 V
4
kW
Märkström kontinuerlig Iu
10
A
Märkdriftspänning
250 till 690
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
150
A
Inställning för överlastutlösare
6.3 till 10
A
