Produktinformation

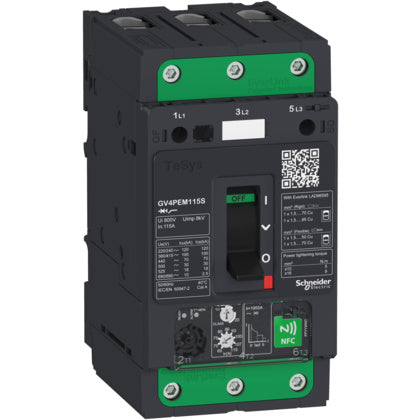

Motorskyddsbrytare, TeSys GV4, vippa, magnetiskt och termiskt skydd, multi skydd, 80A, 100kA, EverLink anslutning
TeSys GV4M, 3 polig motorskyddsbrytare med multiskydd, termiskt skydd 40-80A, magnetiskt skydd 100kA, fasbortfall, obalans, jordfel, lång start och låst rotor
Tillverkare
Schneider Electric
Tillv.art.nr
GV4PEM80S
EAN
3606481311016
Serie
TeSys GV4
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 3
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 2
DEHP, (dietylhexylftalat eller Bis(2-etylhexyl)ftalat)
SVCH Substance 1
Boroxid, Diboron trioxide
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys GV4
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
GV4PEM80S
Motorskyddsbrytare
Djup
116
mm
Bredd
81
mm
Höjd
155
mm
Kapslingsklass (IP)
IP40
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
100
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vipparm
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
13.8
W
Märkdrifteffekt vid AC-3, 400 V
37
kW
Märkuteffekt vid AC-3, 230 V
22
kW
Märkström kontinuerlig Iu
80
A
Märkdriftspänning
690
V
Utlösningsteknik
Elektronisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
1360
A
Inställning för överlastutlösare
40 till 80
A
