Produktinformation

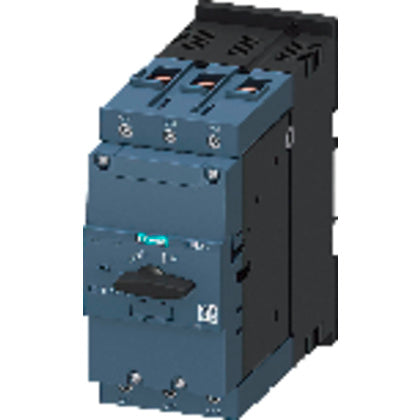

Motorskyddsbrytare, S3, för startarkombination, märkström 100A, kortslutning 1300A, skruvanslutning
Siemens motorskydd 3RV2 är ett flexibelt kortslutningsskydd för 3-fas asynkronmotorer upp till 55kW. Storlekarna upp till 32A / 15kW kan väljas med skruv- eller fjäderanslutning. Skyddet kan även väljas utan överlastskydd vilket även gör det lämpligt för andra typer av laster upp till 100A. Det finns även i ett utförande som är avsett för skydd av tranformatorer. Vredet på brytaren är låsbart och den är godkänd att användas som frånskiljare i anläggning. Brytaren kan användas som skydd av enfasgrupper och det gäller både AC- och DC-kretsar.
Tillverkare
Siemens
Tillv.art.nr
3RV2341-4MC10
EAN
4047621014067
Serie
Sirius
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-03-14
Informationsplikt enligt REACH
Ja
Serie
Sirius
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
3RV2341-4MC10
Motorskyddsbrytare
Djup
176
mm
Bredd
70
mm
Höjd
165
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
65
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Märkdrifteffekt vid AC-3, 400 V
45
kW
Märkuteffekt vid AC-3, 230 V
30
kW
Märkström kontinuerlig Iu
100
A
Märkdriftspänning
690
V
Utlösningsteknik
Magnetisk
Fasbortfallskänslig
Nej
Med termiskt överbelastningsskydd
Nej
Inställningsområde för den momentana kortslutningsutlösaren
1300
A
Inställning för överlastutlösare
-99999
A
