Produktinformation

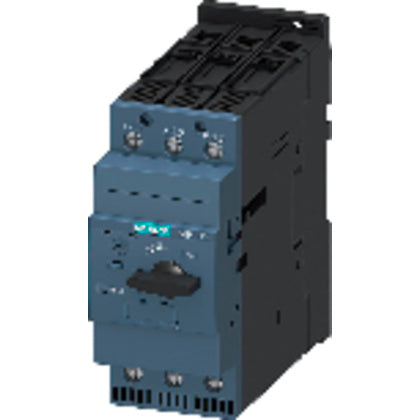

Motorskyddsbrytare, S2, för motorskydd, överlast 32-40A, kortslutning 585A, skruvanslutning, utökad brytkapacitet
Siemens motorskydd 3RV2 är ett flexibelt kortslutningsskydd för 3-fas asynkronmotorer upp till 55kW. Storlekarna upp till 32A / 15kW kan väljas med skruv- eller fjäderanslutning. Skyddet kan även väljas utan överlastskydd vilket även gör det lämpligt för andra typer av laster upp till 100A. Det finns även i ett utförande som är avsett för skydd av tranformatorer. Vredet på brytaren är låsbart och den är godkänd att användas som frånskiljare i anläggning. Brytaren kan användas som skydd av enfasgrupper och det gäller både AC- och DC-kretsar.
Tillverkare
Siemens
Tillv.art.nr
3RV2032-4UA10
EAN
4011209945814
Serie
Sirius
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-03-14
Informationsplikt enligt REACH
Ja
Serie
Sirius
UNSPSC
39121601
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
3RV2032-4UA10
Motorskyddsbrytare
Djup
149
mm
Bredd
55
mm
Höjd
140
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
100
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Märkdrifteffekt vid AC-3, 400 V
18.5
kW
Märkuteffekt vid AC-3, 230 V
11
kW
Märkström kontinuerlig Iu
40
A
Märkdriftspänning
690
V
Utlösningsteknik
Magnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
585
A
Inställning för överlastutlösare
32 till 40
A
