Produktinformation

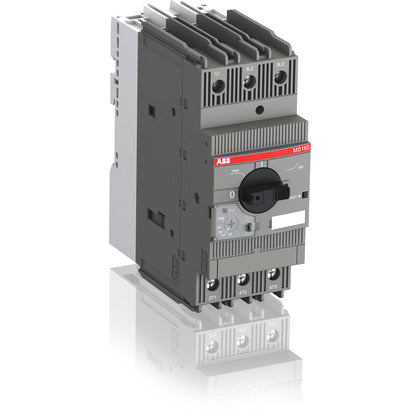

MOTORSKYDDSBRYTARE MS165-25 TERMISKT OCH MAGNETISKT SKYDD, TRIPINDIKERING OCH LÅSBART HANDTAG
Handmanövrerade motorskyddsbrytare är ett motorskydd med enbart kortslutningsskydd. De används för att starta och stoppa motorer manuellt (Till/ Från) och skydda utrustningen mot kortslutning och fasfel. De kan enkelt direktanslutas till ABB:s kontaktorer och mjukstartare. De är godkända för att användas som frånskiljare, har låsbart handtag samt indikering som visar kotslutningstrip. Serien innehåller en rad olika kontaktblock, signalblock, shuntutlösare, samlingsskenor.
Tillverkare
ABB
Tillv.art.nr
1SAM451000R1013
EAN
4013614486074
Serie
MOTORSKYDDSBRYTARE MS165-25 TERMISKT OCH MAGNETISKT SKYDD, TRIPINDIKERING OCH LÅSBART HANDTAG
Kategori
Motorskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121521
Lista
31
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
MS165-25
Motorskyddsbrytare
Djup
122.1
mm
Bredd
55
mm
Höjd
142.65
mm
Kapslingsklass (IP)
IP20
Märkkortslutningsbrytförmåga Icu vid 400 V, AC
100
kA
Antal poler
3
Med integrerad underspänningsutlösare
Nej
Med integrerad hjälpkontakt
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Typ av kontrollelement
Vred
Huvudströmkretsens anslutningssätt
Skruvanslutning
Förlusteffekt
10.8
W
Märkdrifteffekt vid AC-3, 400 V
11
kW
Märkuteffekt vid AC-3, 230 V
11
kW
Märkström kontinuerlig Iu
25
A
Märkdriftspänning
250 till 690
V
Utlösningsteknik
Termomagnetisk
Fasbortfallskänslig
Ja
Med termiskt överbelastningsskydd
Ja
Inställningsområde för den momentana kortslutningsutlösaren
375
A
Inställning för överlastutlösare
18 till 25
A
