Produktinformation

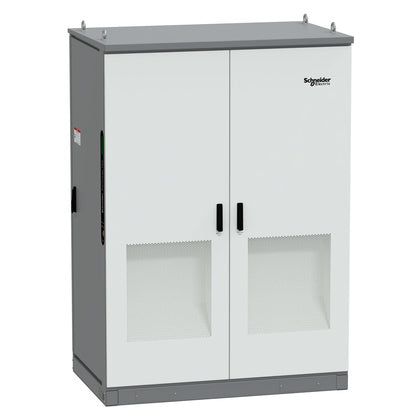

Kraftskåp, Schneider StarCharge Fast 720, 720 kW
Denna Schneider StarCharge Fast 720-produkt är ett kraftskåp för laddning av alla elektriska fordon som uppfyller standarderna IEC61851-1 ed.3 och IEC61851-23. IP-skyddsgraden är IP55. IK-skyddsgraden är IK10 och IK08 för pekskärm. Temperaturen vid drift är mellan -30 °C och 50 °C, med effektbegränsning över 50 °C omgivningstemperatur. Kraftskåpet kan hantera upp till 12 satellitenheter. Den nominella uteffekten är 720 kW. Kraftskåpet har en trefasig anslutning (L1+L2+L3+N+PE). Den nominella laddningsströmmen är 1139 A skalbar upp till 1266 A under en spänning från 380 VAC till 415 VAC +/- 10% med en frekvens på 50 eller 60 Hz. Kan anslutas med endera TN-S/TN-C-S eller TT-jordningssystem. Den är också IT-kompatibel med en extra isoleringstransformator på strömförsörjningen. Kraftskåpet kräver lyftutrustning för att installeras. Det kan driftsättas och konfigureras med hjälp av en bärbar dator som är ansluten till den inbyggda webbservern. Laddstationen rekommenderas för fordonsdepåer, publik laddning och verksamheter. Lämplig för depåer med tunga fordon tack vare stöd för VDV261 för elbussar och BCB wake-up-funktion som gör att ellastbilar kan återstarta pausad laddning. Kraftskåpet innehåller kraftmoduler med 97% effektivitet och satellitenheterna har MID- eller PTB-certifierade DC-mätare En flerfärgad LED indikerar statusen på kraftskåpet. En nödsstoppsknapp gör det möjligt att snabbt avbryta pågående laddning vid behov. Kraftskåpet kan styras från en laddoperatörs backendsystem. Kraftskåpet har en RJ45 Ethernet-port för LAN-anslutning. Det innehåller också Wi-Fi och 4G-modemanslutning. Laddstationen (kraftskåp+satellit) kan kopplas upp och styras av en laddoperatör, endera fristående eller i en klusterarkitektur. Alla inställningar och parameterar ställs in via en webbserver som är installerad i laddstationens mjukvara. Kommunikationsprotokoll OCPP 1.6 används för att ansluta till en laddoperatörs backend-system.
