Produktinformation

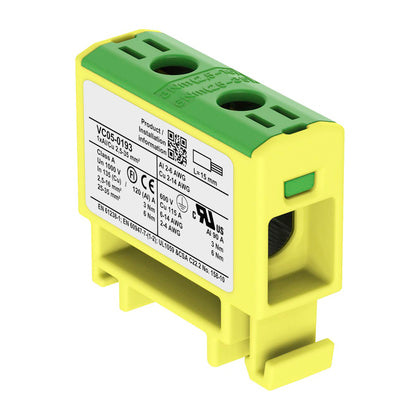

Kopplingsplint 1x2,5-35mm² Al/Cu. Gul-Grön/Jord, 1000VAC / 1500VDC, 135A CU / 120A AL
Certifierad universalklämma/kopplingsplint för Al- och/eller Cu-ledare, 1x2,5-35 mm². Klass A, vilket garanterar säkerhet och uppfyllande av gällande krav. Nordisk tillverkning. Enkel installation och pålitlig åtdragning med insexnyckel. Kompakt och stabil konstruktion. Förtent aluminium bestruket med pasta mot oxidering. Färgkodad produktserie, med grå, röd och svart för Fas, blå för N och grön/gul för PE. Kan anslutas med flera ledare och utan ändhylsa.
Anpassad för solceller.
Märkström: 135A CU / 120A AL
Märkspänning: 1000VAC / 1500VDC
Åtdragningsmoment:
2,5-16 mm² - 3 Nm
25-35 mm² - 6 Nm
Tillverkare
Eldon Installation
Tillv.art.nr
ET21035YG
EAN
6410019120615
Serie
Kopplingsplint 1x2,5-35mm² Al/Cu. Gul-Grön/Jord, 1000VAC / 1500VDC, 135A CU / 120A AL
Kategori
Anslutningsklämma
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2022-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121400
Lista
26
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
ET21035YG
Genomgångsplint
Färg
Grön/Gul
Avslutningsplatta krävs
Nej
Explosionstestat utförande Ex-e
Nej
Djup
40
mm
Höjd
47
mm
Bredd
16
mm
Drifttemperatur
-25 till 80
°C
Material isolationskropp
Termoplast
Monteringsmetod
DIN-skena 35 mm
Antal klämpositioner per nivå
2
Antal nivåer
1
Typ av elektrisk anslutning 2
Skruvanslutning
Typ av elektrisk anslutning 1
Skruvanslutning
Märkspänning
1000
V
Märkström In
135
A
Anslutningsbar ledararea mångtrådig
2.5 till 35
mm²
Anslutningsbar ledararea entrådigt
2.5 till 35
mm²
Anslutningsbar ledararea fintrådigt med ändhylsa
2.5 till 35
mm²
Anslutningsbar ledararea fintrådig utan ändhylsa
2.5 till 35
mm²
