Produktinformation

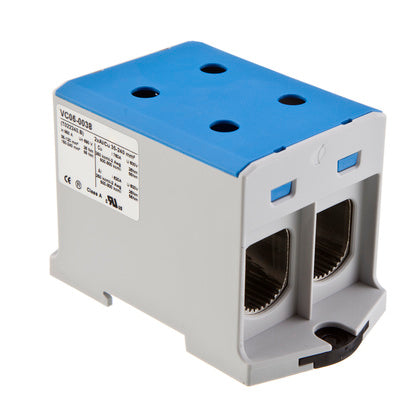

Kopplingsplint 2x35-240mm² Al/Cu. Blå/Nolla, 1000VAC / 1500VDC, 425A CU / 380A AL
Certifierad universalklämma/kopplingsplint för Al- och/eller Cu-ledare, 2x35-240 mm². Klass A, vilket garanterar säkerhet och uppfyllande av gällande krav. Nordisk tillverkning. Enkel installation och pålitlig åtdragning med insexnyckel. Kompakt och stabil konstruktion. Förtent aluminium bestruket med pasta mot oxidering. Färgkodad produktserie, med grå, röd och svart för Fas, blå för N och grön/gul för PE. Kan anslutas med flera ledare och utan ändhylsa.
Anpassad för solceller.
Märkström: 425A CU / 380A AL
Märkspänning: 1000VAC / 1500VDC
Åtdragningsmoment:
35-120 mm² - 26 Nm
150-240 mm² - 40 Nm
Tillverkare
Eldon Installation
Tillv.art.nr
ET22240B
EAN
6410019141344
Serie
Kopplingsplint 2x35-240mm² Al/Cu. Blå/Nolla, 1000VAC / 1500VDC, 425A CU / 380A AL
Kategori
Kopplingsklämma
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2022-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121400
Lista
26
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
ET22240B
Genomgångsplint
Färg
Blå
Avslutningsplatta krävs
Nej
Explosionstestat utförande Ex-e
Nej
Djup
65
mm
Höjd
106
mm
Bredd
60
mm
Drifttemperatur
-25 till 80
°C
Material isolationskropp
Termoplast
Monteringsmetod
DIN-skena 35 mm
Antal klämpositioner per nivå
4
Antal nivåer
1
Typ av elektrisk anslutning 2
Skruvanslutning
Typ av elektrisk anslutning 1
Skruvanslutning
Märkspänning
1000
V
Märkström In
425
A
Anslutningsbar ledararea mångtrådig
35 till 240
mm²
Anslutningsbar ledararea entrådigt
35 till 240
mm²
Anslutningsbar ledararea fintrådigt med ändhylsa
35 till 240
mm²
Anslutningsbar ledararea fintrådig utan ändhylsa
35 till 240
mm²
