Produktinformation

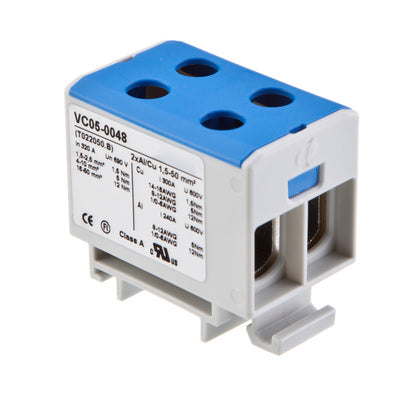

Kopplingsplint 2x1,5-50mm² Al/Cu. Blå/Nolla, 1000VAC / 1500VDC, 320A CU / 290A AL
Certifierad universalklämma/kopplingsplint för Al- och/eller Cu-ledare, 2x1,5-50 mm². Klass A, vilket garanterar säkerhet och uppfyllande av gällande krav. Nordisk tillverkning. Enkel installation och pålitlig åtdragning med insexnyckel. Kompakt och stabil konstruktion. Förtent aluminium bestruket med pasta mot oxidering. Färgkodad produktserie, med grå, röd och svart för Fas, blå för N och grön/gul för PE. Kan anslutas med flera ledare och utan ändhylsa.
Anpassad för solceller.
Märkström: 320A CU / 290A AL
Märkspänning: 1000VAC / 1500VDC
Åtdragningsmoment:
1,5-2,5 mm² - 1,5 Nm
4-10 mm² - 5 Nm
16-50 mm² - 10 Nm
Tillverkare
Eldon Installation
Tillv.art.nr
ET22050B
EAN
6410019141078
Serie
Kopplingsplint 2x1,5-50mm² Al/Cu. Blå/Nolla, 1000VAC / 1500VDC, 320A CU / 290A AL
Kategori
Kopplingsklämma
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2022-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121400
Lista
26
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
ET22050B
Genomgångsplint
Färg
Blå
Avslutningsplatta krävs
Nej
Explosionstestat utförande Ex-e
Nej
Djup
43
mm
Höjd
51
mm
Bredd
30
mm
Drifttemperatur
-25 till 80
°C
Material isolationskropp
Termoplast
Monteringsmetod
DIN-skena 35 mm
Antal klämpositioner per nivå
4
Antal nivåer
1
Typ av elektrisk anslutning 2
Skruvanslutning
Typ av elektrisk anslutning 1
Skruvanslutning
Märkspänning
1000
V
Märkström In
320
A
Anslutningsbar ledararea mångtrådig
1.5 till 50
mm²
Anslutningsbar ledararea entrådigt
1.5 till 50
mm²
Anslutningsbar ledararea fintrådigt med ändhylsa
1.5 till 50
mm²
Anslutningsbar ledararea fintrådig utan ändhylsa
1.5 till 50
mm²
