Produktinformation

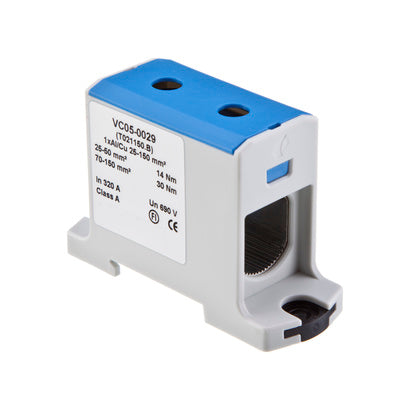

Kopplingsplint 1x25-150mm² Al/Cu. Blå/Nolla, 1000VAC / 1500VDC, 320A CU / 290A AL
Certifierad universalklämma/kopplingsplint för Al- och/eller Cu-ledare, 1x25-150 mm². Klass A, vilket garanterar säkerhet och uppfyllande av gällande krav. Nordisk tillverkning. Enkel installation och pålitlig åtdragning med insexnyckel. Kompakt och stabil konstruktion. Förtent aluminium bestruket med pasta mot oxidering. Färgkodad produktserie, med grå, röd och svart för Fas, blå för N och grön/gul för PE. Kan anslutas med flera ledare och utan ändhylsa.
Anpassad för solceller.
Märkström: 320A CU / 290A AL
Märkspänning: 1000VAC / 1500VDC
Åtdragningsmoment:
25-50 mm² - 14 Nm
70-150 mm² - 35 Nm
Tillverkare
Eldon Installation
Tillv.art.nr
ET21150B
EAN
6410019141252
Serie
Kopplingsplint 1x25-150mm² Al/Cu. Blå/Nolla, 1000VAC / 1500VDC, 320A CU / 290A AL
Kategori
Kopplingsklämma
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2022-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121400
Lista
26
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
ET21150B
Genomgångsplint
Färg
Blå
Avslutningsplatta krävs
Nej
Explosionstestat utförande Ex-e
Nej
Djup
54
mm
Höjd
84
mm
Bredd
31
mm
Drifttemperatur
-25 till 80
°C
Material isolationskropp
Termoplast
Monteringsmetod
DIN-skena 35 mm
Antal klämpositioner per nivå
2
Antal nivåer
1
Typ av elektrisk anslutning 2
Skruvanslutning
Typ av elektrisk anslutning 1
Skruvanslutning
Märkspänning
1000
V
Märkström In
320
A
Anslutningsbar ledararea mångtrådig
25 till 150
mm²
Anslutningsbar ledararea entrådigt
25 till 150
mm²
Anslutningsbar ledararea fintrådigt med ändhylsa
25 till 150
mm²
Anslutningsbar ledararea fintrådig utan ändhylsa
25 till 150
mm²
