Produktinformation

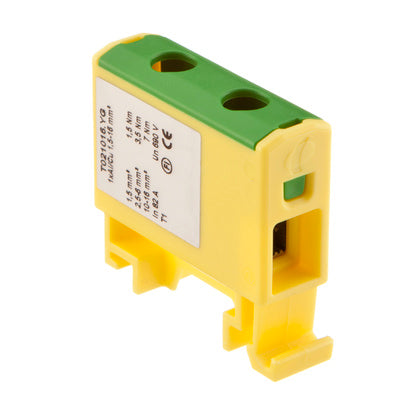

Kopplingsplint 1x1,5-16mm² Al/Cu. Gul-Grön/Jord, 1000VAC / 1500VDC, 82A CU / 75A AL
Certifierad universalklämma/kopplingsplint för Al- och/eller Cu-ledare, 1x1,5-16 mm². Klass A, vilket garanterar säkerhet och uppfyllande av gällande krav. Nordisk tillverkning. Enkel installation och pålitlig åtdragning med insexnyckel. Kompakt och stabil konstruktion. Förtent aluminium bestruket med pasta mot oxidering. Färgkodad produktserie, med grå, röd och svart för Fas, blå för N och grön/gul för PE. Kan anslutas med flera ledare och utan ändhylsa.
Anpassad för solceller.
Märkström: 82A CU / 75A AL
Märkspänning: 1000VAC / 1500VDC
Åtdragningsmoment:
1,5 mm² - 1,5 Nm
2,5-6 mm² - 3,5 Nm
10-16 mm² - 7 Nm
Tillverkare
Eldon Installation
Tillv.art.nr
ET21016YG
EAN
6410019141023
Serie
Kopplingsplint 1x1,5-16mm² Al/Cu. Gul-Grön/Jord, 1000VAC / 1500VDC, 82A CU / 75A AL
Kategori
Kopplingsklämma
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2022-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121400
Lista
26
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
ET21016YG
Genomgångsplint
Färg
Grön/Gul
Avslutningsplatta krävs
Nej
Explosionstestat utförande Ex-e
Nej
Djup
40
mm
Höjd
47
mm
Bredd
14
mm
Drifttemperatur
-25 till 80
°C
Material isolationskropp
Termoplast
Monteringsmetod
DIN-skena 35 mm
Antal klämpositioner per nivå
2
Antal nivåer
1
Typ av elektrisk anslutning 2
Skruvanslutning
Typ av elektrisk anslutning 1
Skruvanslutning
Märkspänning
1000
V
Märkström In
82
A
Anslutningsbar ledararea mångtrådig
1.5 till 16
mm²
Anslutningsbar ledararea entrådigt
1.5 till 16
mm²
Anslutningsbar ledararea fintrådigt med ändhylsa
1.5 till 16
mm²
Anslutningsbar ledararea fintrådig utan ändhylsa
1.5 till 16
mm²
