Produktinformation

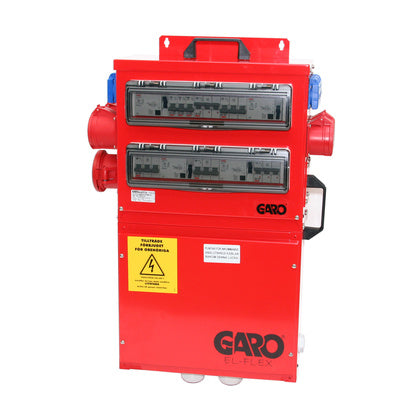

Trappcentral 100A 6xschuko 2x16A uttag 400V 2x32A uttag 400V 1x63A uttag 400V 3xJFB 30mA 1xJFB 300mA
Trappcentral/våningscentral tillverkad i aluminiumkapsling för användning vid byggnation av lägenheter. Placeras med fördel på väggen i trapphus då man villl fördela byggström in till lägenheterna. Samtliga uttag är monterade på sidorna (platseffektiv). Inkommande Al/Cu 4-5G6-95 kvmm. Utgående Al/Cu 4-5G16-95 kvmm via lastbrytare. Centralen är försedd med 4 jordfelsbrytare för god selektivitet
Tillverkare
Garo Elflex
Tillv.art.nr
2469116
EAN
7331185106489
Serie
Trappcentral 100A 6xschuko 2x16A uttag 400V 2x32A uttag 400V 1x63A uttag 400V 3xJFB 30mA 1xJFB 300mA
Kategori
Mindre byggcentraler
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2026-04-08
Informationsplikt enligt REACH
Nej
UNSPSC
39121108
Lista
24
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
U GTC100/01/12206-31
Byggplatscentral
Djup
220
mm
Höjd
625
mm
Bredd
540
mm
Kapslingsklass (IP)
IP44
Antal jordfelsbrytare 300 mA
1
Antal jordfelsbrytare 30 mA
3
Antal jordfelsbrytare 10mA
0
Antal minibrytare (MCB)
5
Antal poler huvudomkopplare
0
Huvudbrytare märkström
0
A
Huvudsäkring
Ingen
Antal mätarfält
0
Antal uttag Schweizisk standard (Typ 25)
0
Antal uttag Schweizisk standard (Typ 23)
0
Antal uttag Schweizisk standard (Typ 15)
0
Antal uttag Schweizisk standard (Typ 13)
0
Antal uttag jordat CEE 7/3 (Typ F)
6
Antal CCE-uttag (IEC 60309) 125A / 400 V / 5P (1, 2, 3, N, PE)
0
Antal CEE-uttag (IEC 60309) 63 A / 400 V / 5P (1, 2, 3, N, PE)
2
Antal CEE-uttag (IEC 60309) 32 A / 400 V / 5P (1, 2, 3, N, PE)
2
Antal CEE-uttag (IEC 60309) 32 A / 400 V / 4P (1, 2, 3, PE)
0
Antal CEE-uttag (IEC 60309) 16 A / 400 V / 5P (1, 2, 3, N, PE)
2
Antal CEE-uttag (IEC 60309) 16 A / 400 V / 4P (1, 2, 3, PE)
0
Antal CEE-uttag (IEC 60309) 16 A / 230 V / 3P (L, N, PE)
0
Antal CEE-uttag (IEC 60309) 16 A / 24 V / 2P (L, N)
0
Ansluten last
69.2
kVA
Märkström
100
A
Märkspänning (värde)
230/400 V
Modell/Utförande
Mobil ändfördelare
