Produktinformation

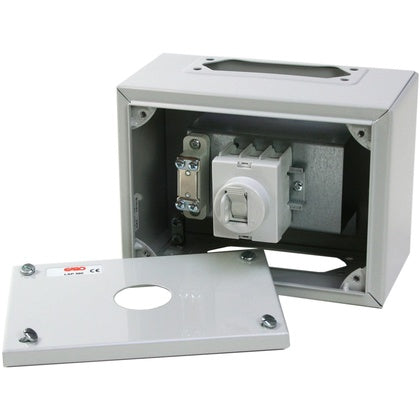

Lastbrytarlåda 80A 3-polig fläns 13 upp/ned
Brytarna är 3-poliga och frontmanövrerade. Bestyckade med nollplint och jordledaranslutning. Det finns även möjligheter att i frånslaget läge, låsa manövervredet med hänglås.
Tillverkare
Garo
Tillv.art.nr
2384004
EAN
7331185015118
Serie
GPK
Kategori
Plåtkapslat
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-03-04
Informationsplikt enligt REACH
Nej
Serie
GPK
UNSPSC
39120000
Lista
23
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LSP 380
Lastfrånskiljare (AC)
Djup
120
mm
Höjd
165
mm
Bredd
215
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP44
Med förmonterat kablage
Nej
Huvudströmkretsens anslutningssätt
Övrigt
Kan spärras/låsas
Ja
Typ av kontrollelement
Vippa
Färg på manöverelement
Vit
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Nej
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
8.7
kA
Omkopplingseffekt vid 400 V
30
kW
Märkuteffekt vid AC-23, 400 V
30
kW
Märkkorttidsströmhållfasthet Icw
8.7
kA
Märkdrifteffekt vid AC-3, 400 V
30
kW
Märkström vid AC-21, 400 V
80
A
Märkström vid AC-23, 400 V
63
A
Märkström kontinuerlig Iu
100
A
Märkdriftspänning
230 till 690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
0
Version med omkastad omkopplare
Ja
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Ja
Utförande som service-/reparationsbrytare
Nej
Utförande som huvudbrytare
Ja
