Produktinformation

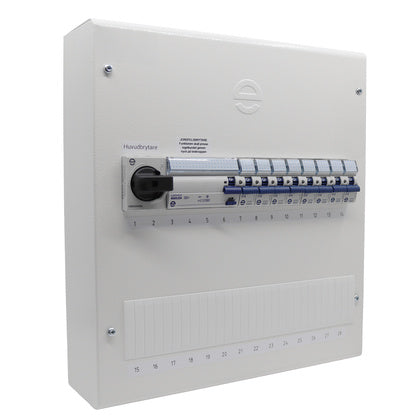

Förmonterad central 2x14 moduler med HB 40A, JFB 40A, 3x 1-pol C16A och 5x 1-pol C10A minibrytare
Förmonterad normcentral DBQ228MO levereras internt färdigkopplad med ledare mellan huvudbrytare och jordfelsbrytare samt fasskena för anslutning av minibrytarna. Centralen är byggd i normkapsling DBQ228N och innehåller huvudbrytare HBR3040A, jordfelsbrytare EJBR44030, tre 1-poliga C16A minibrytare EM101C16, fem 1-poliga C10A minibrytare EM101C10, fasskena E3L1110 samt täckbricka TB13V för ej använda moduler på rad 2. DBQ-serien har samma yttermått som äldre centraler från Eldon, vilket gör den särskilt lämplig vid utbyte av proppcentraler i ROT-projekt och renoveringar.
Tillverkare
Eldon Installation
Tillv.art.nr
DBQ228MO
EAN
7333189025261
Serie
Förmonterad central 2x14 moduler med HB 40A, JFB 40A, 3x 1-pol C16A och 5x 1-pol C10A minibrytare
Kategori
Normkapslingar
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
Informationsplikt enligt REACH
Nej
UNSPSC
26121600
Lista
22
Förlängd ansvarstid enligt ALEM-09
N
Leverantörens typbeteckning
DBQ228MO
Gruppcentral (färdigbestyckad)
RAL-nummer
9010
Färg
Vit
Typ av betäckning
Tillval
Utbyggnad möjlig
Ja
Djup
83
mm
Bredd i antal modulmellanrum
125
Bredd
300
mm
Höjd
330
mm
Kapslingsklass (IP)
IP30
Med N-skiljebleck
Ja
Med mätare
Nej
Antal utgående grupper
8
Huvudbrytare märkström
40
A
Antal poler huvudomkopplare
3
Antal jordfelsbrytare 30 mA
1
Antal grupper efter jordfelsbrytare
8
Totalt antal grupper
8
Brytförmåga vid kortslutning Icn EN 60898 vid 230 V
10
kA
Utlösningskarakteristik
C
Antal 1-fas minibrytare (MCB)
8
Avsäkring
Mini-/Jordfelsbrytare
Antal faser
3
Antal rader
2
Monteringsmetod
Utanpåliggande montage
